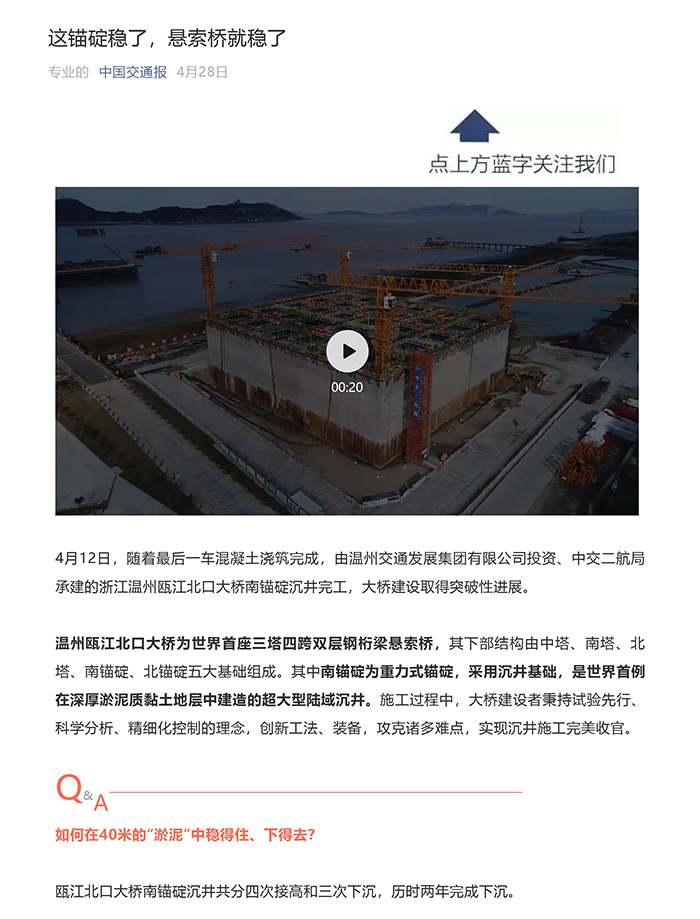

4月12日，隨著最后一車混凝土澆筑完成，由溫州交通發展集團有限公司投資、中交二航局承建的浙江溫州甌江北口大橋南錨碇沉井完工，大橋建設取得突破性進展。
溫州甌江北口大橋為世界首座三塔四跨雙層鋼桁梁懸索橋，其下部結構由中塔、南塔、北塔、南錨碇、北錨碇五大基礎組成。其中南錨碇為重力式錨碇，采用沉井基礎，是世界首例在深厚淤泥質黏土地層中建造的超大型陸域沉井。施工過程中，大橋建設者秉持試驗先行、科學分析、精細化控制的理念，創新工法、裝備，攻克諸多難點，實現沉井施工完美收官。
如何在40米的“淤泥”中穩得住、下得去？
甌江北口大橋南錨碇沉井共分四次接高和三次下沉，歷時兩年完成下沉。
2018年3月6日，南錨碇沉井啟動首次下沉。對于大橋而言，南錨碇如同力壓千斤的秤砣，起到拉起整座大橋主纜的作用。因此，南錨碇沉井規模巨大，平面尺寸為70米×63米，首次接高的重量達8.2萬噸。為了讓沉井在近40米的深厚軟弱淤泥質黏土地層中“穩得住，下得去”，項目建設團隊采用了置換率為36%的36米超長砂樁地基處理方案，成功實現首節沉井在軟弱淤泥質土中順利組拼接高。
陸上超大型沉井由于首次接高高度有限，類似于一個薄板結構，首次接高轉入沉井下沉施工需要進行支撐體系轉換，其過程控制手段復雜，極易出現混凝土開裂現象，是陸域超大型沉井施工的重大難點。
為解決該問題，項目建設團隊在中交二航局的國家級試驗室陽邏試驗基地內，進行了支撐體系轉換模擬試驗，提出了“節點支撐+大鍋底”的支撐體系轉換方案，通過保證關鍵節點受力，不僅確保了沉井結構安全，又簡化施工控制難度，在施工中取得了良好效果。
傳統裝備不適用怎么辦？
2018年10月25日，沉井第二次下沉完成。此次采用不排水吸泥下沉，相較排水吸泥下沉，沉井下沉需要在水下吸泥，作業環境難以捉摸，不可控因素較多，施工難度大。
“第二次下沉所遇到的土質是黏土淤泥層，像橡皮泥一樣。”據項目建設團隊負責人介紹，黏土淤泥層黏性較大、附著性較強，不易塌陷，與以往在流動性較好的砂性土層中建造的沉井有巨大不同，傳統裝備在本次施工中無法適用。
為克服黏土淤泥層施工難題，讓沉井穩步向下挺進，項目建設團隊大膽創新，成立設備研發小組，研發新型裝備。經過不懈努力，項目建設團隊最終成功研發出“水下快速取土裝置”。在第二次下沉過程中，該設備通過對土體的切削，形成塊狀土地，再通過空氣吸泥泵吸出，有效解決了在黏土淤泥層中的取土難題。
“水下快速取土裝置”雖然解決了黏土淤泥層取土難題，但在面對第三次下沉中的卵石層取土工況就顯得力不從心。為一次性解決黏土層及卵石層的取土問題，項目建設團隊提出了將專用于鉆樁的大型鉆機設備運用于沉井下沉取土的方案，并通過現場的不斷改進，成功將回旋鉆機運用在沉井施工中，一次性解決了黏土層及卵石層的取土問題，為后續超大型沉井基礎施工提供了借鑒。
作業環境復雜，如何敏銳感知？
甌江北口大橋南錨碇沉井基礎施工，是首次在如此深厚的淤泥質黏土地層中施工，無先例可循，加之淤泥土本身具有高靈敏度的特性，地質參數不穩定，給精準監控帶來挑戰。
為此，中交二航局技術中心、中鐵大橋科學研究院有限公司和浙江大學強強聯合，布設了300多個監控原件，實時掌握沉井狀態及受力情況，并結合現場情況及監控數據，在地勘及試驗的基礎上優化算法，對各項地勘參數進行反復推演、修正，總結出了一套地層參數反演的分析方法，并結合數字模擬仿真計算，達到了對沉井結構內力、下沉量和姿態變化趨勢精確預測的目的，取得了良好效果。
不僅如此，項目建設單位、監理單位、施工單位及監控單位還組成指揮小組，聯合出具施工指令，用表單化、圖形化的方式簡明、形象地將施工指令發放到每個施工班組手中，實現精細化施工，確保工程高效高質量推進。
作者 | 潘濟 夏崟濠 郭孟春視頻剪輯 | 李寧
